디지털 트윈 BMS 설계 가이드 — 가상 배터리로 실제 문제 해결

도입부

안녕하세요, 자동차 전장과 BMS(Battery Management System, 배터리 관리 시스템)를 10년째 다루고 있는 엔지니어입니다. 지난 7번 글에서 "BMS × EIS × AI 디지털트윈"의 개념을 소개해 드렸는데요, 오늘은 그 후속편으로, 디지털 트윈 BMS를 실무에서 어떻게 구축하는지를 정리해 보려고 합니다.

요즘 OEM 현장에서 배터리 디지털트윈이라는 단어가 빠지면 회의가 끝나지 않을 정도입니다. 단순히 시뮬레이션을 돌리는 수준이 아니라, 실제 차량에서 올라오는 운용 데이터로 가상 배터리 모델을 실시간 업데이트하면서 SOH(State of Health, 배터리 건강도) 추정, 수명 예측, 이상 진단까지 함께 풀어내는 통합 플랫폼으로 발전하고 있습니다. 16번 글에서 다뤘던 PINN(Physics-Informed Neural Network, 물리 기반 신경망)도 이 디지털 트윈의 핵심 엔진 중 하나죠.

오늘 글은 디지털 트윈을 한 번도 제대로 구축해 본 적 없는 엔지니어도 따라올 수 있도록 3계층 구조부터 모델 선택, 데이터 동기화, 실무 함정까지 차근차근 풀어 드리겠습니다.

---

1) 디지털 트윈이란? BMS에서 왜 지금 뜨거운가

디지털 트윈(Digital Twin)은 GE가 2010년대 초반에 항공 엔진 운용에 적용하면서 유명해진 개념입니다. 한 줄로 정의하면 "실제 물리 시스템과 양방향 동기화되는 가상 모델" 입니다. 단순 시뮬레이션과의 결정적인 차이는 "양방향"이라는 단어에 있습니다. 실제 데이터가 모델로 들어오고, 모델의 예측이 다시 실제 운용 결정에 반영됩니다.

BMS에서 이게 뜨거운 이유는 명확합니다. 배터리는 비선형(Non-linear), 노화(Aging), 온도 의존성이라는 3대 난제를 모두 가진 시스템입니다. 그런데 차량에서 직접 측정 가능한 건 전압, 전류, 표면 온도 정도뿐이죠. 내부 SOC(State of Charge), Li-ion 분포, SEI(Solid Electrolyte Interphase) 두께 같은 핵심 상태량은 절대 직접 측정할 수 없습니다. 디지털 트윈은 이 "보이지 않는 내부"를 모델로 추정해 주는 역할을 합니다.

---

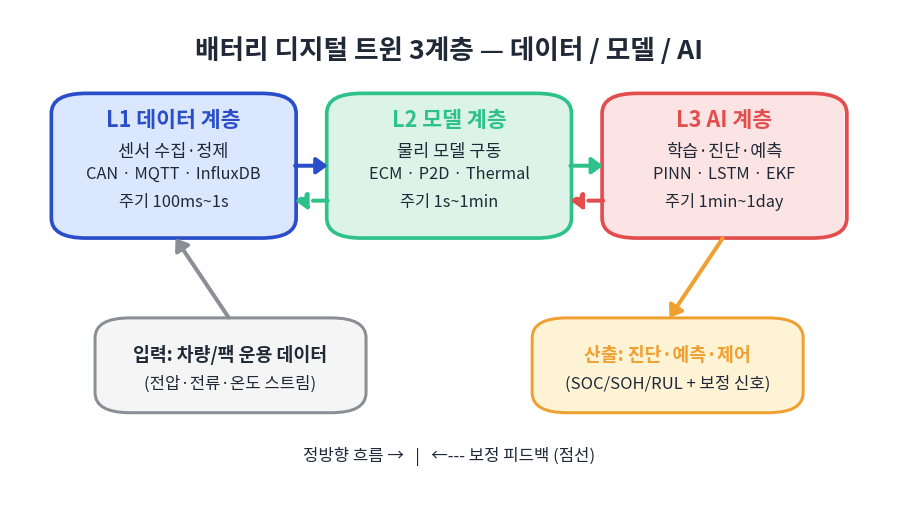

2) 배터리 디지털 트윈의 3계층 구조 (데이터 / 모델 / AI)

제가 현장에서 쓰는 표준 아키텍처는 3계층입니다. 이걸 머릿속에 그려 두시면 어떤 디지털 트윈 프로젝트를 만나도 길을 잃지 않습니다.

계층	역할	주요 기술 스택	업데이트 주기
L1 데이터 계층	차량/팩 운용 데이터 수집·정제	CAN, OTA, MQTT, InfluxDB	100ms~1s
L2 모델 계층	물리 기반 배터리 모델 구동	ECM, P2D, Thermal Model	1s~1min
L3 AI 계층	파라미터 식별·이상 진단·수명 예측	PINN, LSTM, Kalman Filter	1min~1day

L1은 "센서 신호를 깨끗하게 모은다", L2는 "물리 법칙으로 가상 배터리를 돌린다", L3은 "실제와 모델의 차이를 학습으로 메운다"고 이해하시면 됩니다. 각 계층이 분리되어 있어야 모델 교체나 알고리즘 업데이트가 가능합니다. 한 덩어리로 짜면 6개월 뒤에 후회합니다.

---

3) 모델링 핵심 — ECM vs P2D, 무엇을 고를 것인가

L2 모델 계층의 첫 의사결정이 바로 ECM(Equivalent Circuit Model, 등가회로모델) 과 P2D(Pseudo-2-Dimensional, 의사 2차원 전기화학모델) 사이의 선택입니다.

• ECM: R-RC 회로로 배터리를 표현. 실시간 BMS에 적합, 계산 빠름, 정확도 중간. 양산 차량 99%가 여기서 출발합니다.
• P2D(DFN 모델): Doyle-Fuller-Newman 방정식 기반. Li-ion 농도 분포까지 계산. 정확도 최고, 계산량은 ECM의 100~1000배.

제 결론은 단순합니다. 차량 ECU에 올라가는 온보드 트윈은 ECM, 클라우드에서 돌아가는 오프보드 트윈은 P2D 또는 P2D + AI 하이브리드로 가십시오. 두 모델을 동시에 운용하면서, 클라우드의 P2D 결과로 ECM 파라미터를 주기적으로 보정해 주는 게 요즘 트렌드입니다. 이걸 흔히 Reduced-Order Model(축약 차수 모델) 전략이라고 부릅니다.

---

4) 실제 운용 데이터와 동기화하는 법

디지털 트윈이 일반 시뮬레이션과 갈라지는 지점이 바로 이 동기화입니다. 핵심은 세 가지입니다.

1. 상태 추정기(State Estimator): EKF(Extended Kalman Filter) 또는 UKF로 SOC/SOH를 실시간 추정. 측정 노이즈를 흡수하면서 모델 예측과 실측을 융합합니다.
2. 파라미터 식별(Parameter Identification): 운용 중인 배터리의 R0, R1, C1 등 ECM 파라미터가 노화로 변하는 걸 추적. 보통 RLS(Recursive Least Squares)나 PINN을 씁니다.
3. 모델 검증 루프: 모델 예측 전압과 실측 전압의 RMSE(평균제곱근오차)가 임계치를 넘으면 자동 재학습 트리거.

여기서 16번 글에서 다룬 PINN이 진가를 발휘합니다. 물리 방정식을 손실 함수에 넣어 두면, 적은 데이터로도 노화 파라미터가 안정적으로 수렴합니다. 순수 데이터 기반 LSTM이 100만 샘플을 요구할 때, PINN은 1만 샘플이면 충분한 경우도 봤습니다.

---

5) 실무 적용 시 막히는 포인트와 해결책

이론은 멋진데 현장에서는 항상 막히는 지점이 있습니다. 제가 직접 부딪혔던 4가지를 공유합니다.

• 문제 1) 통신 지연: OTA로 올라온 데이터가 5분 늦게 도착 → 트윈은 "준실시간"으로 설계, 1분 윈도우 버퍼링 필수.
• 문제 2) 셀 편차: 192셀 팩에서 평균 모델만 쓰면 약한 셀을 놓침 → 대표 셀 5~10개 트윈 + 나머지는 통계적 외삽.
• 문제 3) 온도 모델 누락: 전기 모델만 정확해도 열 모델이 부정확하면 SOH 예측 다 틀어짐 → 1D 열 네트워크 모델 최소 병행.
• 문제 4) 검증 데이터 부족: 노화는 1년 단위라 검증이 오래 걸림 → 가속 노화 시험 + 합성 데이터 증강(Data Augmentation)으로 보완.

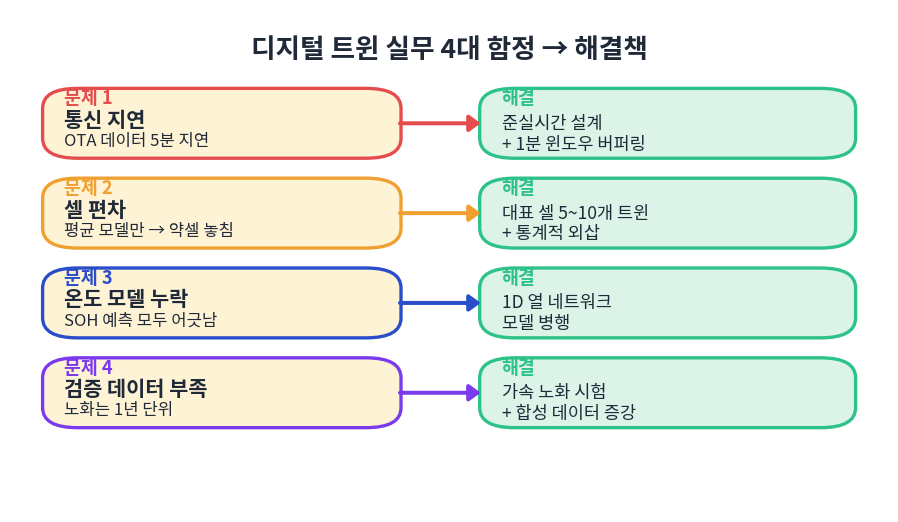

[이미지: 디지털 트윈 운용 중 발생하는 4대 문제와 해결책을 매핑한 인포그래픽]

---

마무리

오늘은 BMS 디지털 트윈을 3계층(데이터/모델/AI), 모델 선택(ECM vs P2D), 동기화(EKF/PINN), 실무 함정의 순서로 정리해 드렸습니다. 7번 글이 "왜"였다면, 오늘 26번 글은 "어떻게"에 해당하는 셈입니다. 이 두 글을 함께 보시면 디지털 트윈 BMS의 큰 그림이 잡히실 겁니다.

다음 글 예고: 5월 2일에는 27번째 글로 [대표작] "BMS 엔지니어 실전 가이드 완전판" 을 발행합니다. 지난 1년간 다룬 25개 글의 핵심을 한 편으로 압축해, 신입부터 5년차까지 책상 옆에 두고 보는 레퍼런스로 만들 예정입니다. 꼭 챙겨 보세요.

댓글로 의견 남겨주세요: 여러분 회사에서는 디지털 트윈을 온보드(차량 ECU)로 가시나요, 오프보드(클라우드)로 가시나요? ECM과 P2D 중 어떤 걸 주력으로 쓰시는지, 또 PINN을 실제로 도입해 보신 분이 계시면 적용 후기를 꼭 댓글로 남겨 주세요. 다음 시리즈 주제 선정에 반영하겠습니다.

---
