배터리 팩 설계 기초 | 직렬·병렬과 nSmP 표기법

셀 하나로는 전기차가 못 굴러갑니다

배터리 팩 설계는 전기차 아키텍처의 출발점입니다. 앞선 글에서 리튬이온 셀의 내부 구조와 원통형·파우치·각형 세 가지 폼팩터를 살펴봤는데, 셀 하나의 전압은 보통 3.2~4.2V에 불과합니다. 전기차가 요구하는 400V·800V급 고전압과 100kWh에 가까운 에너지를 내려면, 결국 수백~수천 개의 셀을 엮어 하나의 "배터리 팩"으로 만드는 설계가 필요합니다.

이번 글에서는 배터리 팩 설계의 기본 문법인 직렬(Series)과 병렬(Parallel), 업계 표준 표기법인 nSmP, 그리고 최근 업계를 뒤흔들고 있는 CTP(Cell to Pack)·CTC(Cell to Chassis) 모듈리스 트렌드까지 BMS 엔지니어 실무 관점에서 정리합니다.

1. 직렬(Series) vs 병렬(Parallel) — 기본 문법

전기 회로의 가장 기본이지만, 배터리 팩 관점에서 보면 함의가 훨씬 큽니다.

직렬 연결(Series)은 셀의 전압을 더해 고전압을 만드는 방식입니다. 4V 셀 96개를 직렬로 묶으면 약 384V가 됩니다. 전기차가 400V·800V 시스템을 쓰는 이유가 여기 있습니다. 전압이 높을수록 같은 전력에서 전류가 작아지고, 전선 굵기·도체 손실·인버터 효율 모두 유리해집니다. 단점은 가장 약한 셀 하나가 전체 팩의 성능을 결정한다는 점입니다. 직렬로 묶인 셀 중 한 개가 열화되거나 고장 나면 전체 용량이 그 셀 기준으로 제한됩니다. [EP05 셀 밸런싱]이 필요한 근본 이유입니다.

병렬 연결(Parallel)은 전압은 유지한 채 용량(Ah)과 출력 전류를 키우는 방식입니다. 4V·50Ah 셀 2개를 병렬로 묶으면 4V·100Ah가 됩니다. 테슬라가 원통형 셀을 수천 개 사용할 수 있는 이유도 병렬 그룹 구성 덕분입니다. 병렬은 셀 간 전류 분배(Current Sharing)가 중요하고, BMS는 병렬 그룹 내 불균형을 직접 보지 못하는 경우가 많아 저항 매칭이 설계의 핵심이 됩니다.

2. nSmP 표기법 — 업계 공용어

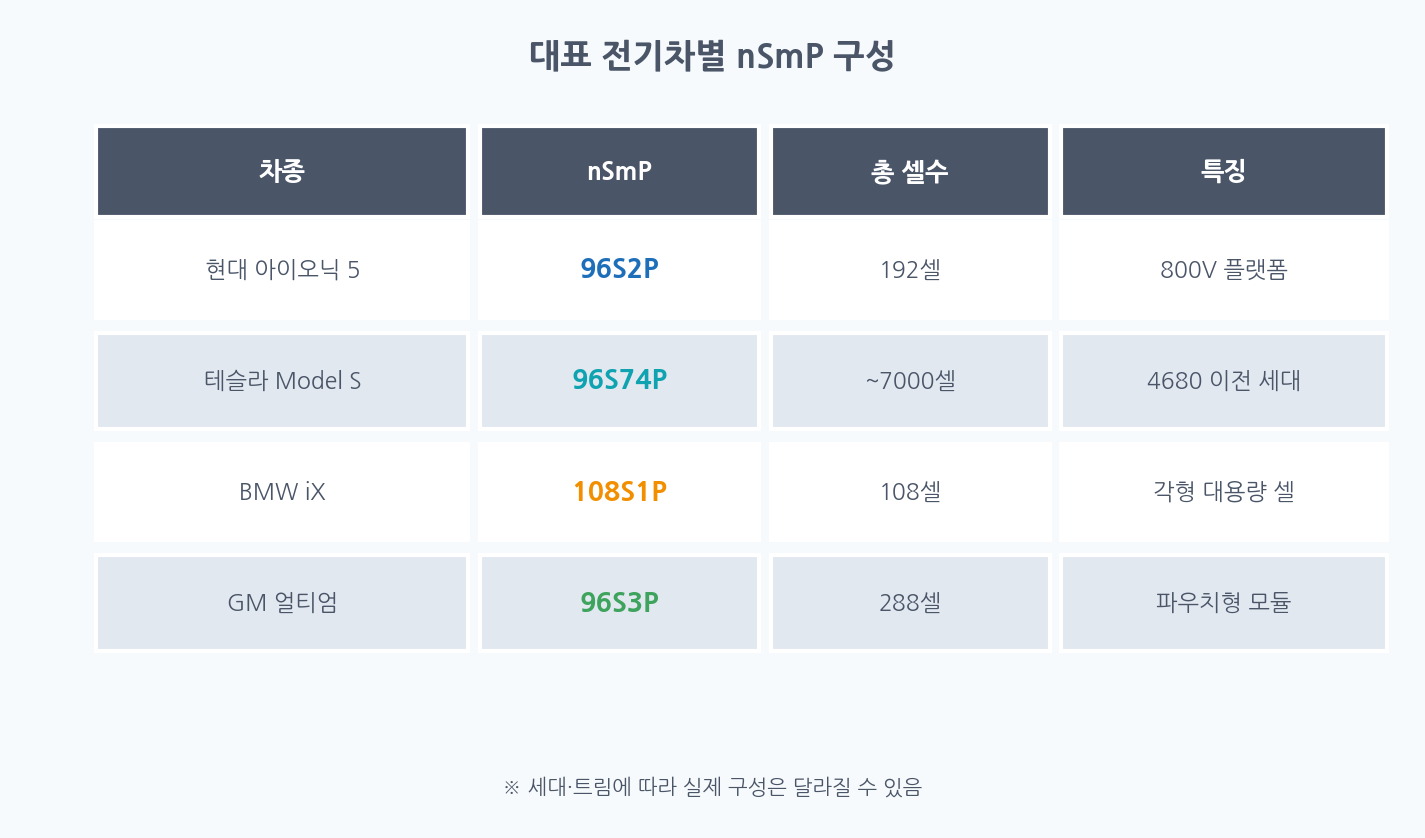

팩 구성을 간결하게 표현하는 업계 표준이 바로 nSmP 표기법입니다. n은 직렬(Series) 개수, m은 병렬(Parallel) 개수를 의미합니다.

• 96S2P: 직렬 96개 × 병렬 2개 = 총 192셀. 현대 아이오닉 5 초기 배터리 팩이 대표적인 예입니다.
• 108S1P: 직렬 108개, 병렬 없음. 일부 고전압 플랫폼에서 사용됩니다.
• 4416셀 구성(테슬라 Model S 초기): 74P × 6S의 모듈 16개를 직렬로 — 사실상 96S74P에 가까운 구조입니다.

nSmP를 읽으면 그 차량의 배터리 전략이 한눈에 보입니다. S 숫자가 크면 고전압 플랫폼을 지향하는 설계이고, P 숫자가 크면 병렬 용량을 통해 출력·주행거리를 키운 설계입니다. BMS 엔지니어는 nSmP 숫자만 봐도 몇 채널 셀 센싱 IC가 필요한지, 언더보이스 전압 감지 임계값을 어디에 둘지, 어떤 통신 버스 구조를 쓸지 즉시 가늠할 수 있어야 합니다.

3. 팩 구성이 BMS 설계에 미치는 영향

같은 용량·같은 전압이라도 nSmP 구성이 달라지면 BMS 설계가 완전히 달라집니다.

첫째, 셀 센싱 채널 수가 결정됩니다. 96S2P는 96채널 전압 센싱이 필요하고, 일반적으로 셀 모니터링 IC(예: ADI의 LTC681x, TI의 BQ79xxx 시리즈)는 채널당 12~16셀을 커버하므로 데이지 체인(Daisy Chain) 방식으로 6~8개의 IC를 엮게 됩니다.

둘째, 밸런싱 전략이 달라집니다. 직렬 셀 수가 많을수록 개별 셀 간 편차가 누적되어 밸런싱 전류·시간이 증가합니다. 패시브 밸런싱은 일반적으로 셀당 수십~수백 mA 수준이라 수십 분 이상 걸리는 경우가 흔합니다. 고전압 플랫폼이 액티브 밸런싱을 검토하는 이유입니다.

셋째, 보호 임계값 설정이 달라집니다. 직렬 수가 많으면 개별 셀의 OVP/UVP 임계값 오차가 팩 전체로 전파되어 [EP01 BMS 기초]에서 다룬 보호 기능의 판정 민감도가 급격히 높아집니다.

4. CTP·CTC — 모듈을 없애는 최근 트렌드

전통적인 배터리 팩은 셀 → 모듈 → 팩의 3단 계층 구조를 따랐습니다. 그런데 최근에는 중간의 "모듈" 단계를 건너뛰는 CTP(Cell to Pack), 나아가 팩과 차체(Chassis)까지 일체화하는 CTC(Cell to Chassis) 구조가 빠르게 확산되고 있습니다.

BYD의 블레이드 배터리가 CTP의 대표 사례이고, 테슬라 Model Y의 구조용 배터리 팩(Structural Battery Pack)은 CTC에 해당합니다. 이 방식의 가장 큰 장점은 공간 효율과 체적 에너지 밀도입니다. 모듈 케이스·볼트·배선을 제거하면서 같은 공간에 더 많은 셀을 넣을 수 있습니다. 반면 단점은 수리와 교체 난이도입니다. 셀 하나가 고장 나도 모듈 단위로 쉽게 교체하기 어렵고, BMS는 더 많은 셀을 더 세밀하게 감시해야 합니다. [EP08 wBMS]가 CTP·CTC 시대에 주목받는 이유가 여기에 있습니다. 선을 줄여야 구조가 단순해지기 때문입니다.

마무리 — 팩 구성을 알면 차량 전체가 보입니다

배터리 팩 설계는 단순히 셀을 엮는 작업이 아니라 차량의 전기 아키텍처 전체를 결정하는 플랫폼 설계입니다. nSmP 숫자 하나에 그 회사의 고전압 전략, 냉각 구조, BMS 센싱 토폴로지, 그리고 수리·정비 전략까지 녹아 있습니다. BMS 엔지니어가 팩 설계를 이해하면 데이터시트와 사양서의 숫자가 평면이 아니라 입체로 보이기 시작합니다.

다음 글 예고

셀과 팩까지 봤으니, 이제는 "미래의 배터리"로 한 걸음 나가볼 차례입니다. 다음 글에서는 업계가 수년째 "게임 체인저"로 불러온 전고체 배터리(Solid-State Battery)를 다룹니다. 기존 리튬이온 대비 무엇이 어떻게 바뀌는지, 왜 양산이 이렇게 어려운지, 그리고 전고체가 상용화되면 BMS 설계는 어떻게 바뀌어야 하는지까지 실무 관점에서 풀어보겠습니다.

팩 설계나 nSmP 선택 기준에 대해 궁금한 점이 있다면 댓글로 남겨주세요. 다음 글과 심화 편에 반영하겠습니다.
