배터리 셀 형태 비교 | 원통형·파우치·각형 완벽 정리

같은 리튬이온 셀인데 왜 외형이 다를까요

배터리 셀 형태는 전기차 팩 설계의 가장 기본적인 분기점입니다. 앞선 글에서 리튬이온 셀 내부 구조(양극재·음극재·분리막·전해질)를 살펴봤는데, 막상 전기차 팩을 뜯어보면 어떤 차는 손가락만 한 원통이 수천 개 빽빽이, 어떤 차는 납작한 파우치가 층층이, 또 어떤 차는 단단한 각형 캔이 블록처럼 쌓여 있습니다. 같은 리튬이온 셀인데 왜 OEM마다 배터리 셀 형태(폼팩터, Form Factor)를 다르게 선택할까요?

이 선택은 단순한 디자인 취향이 아닙니다. 에너지 밀도, 냉각 전략, 팩 조립 공정, 그리고 BMS 엔지니어가 설계해야 할 전압 센싱·열 관리·고장 감지 방식까지 전부 여기서 갈립니다. 이번 글에서는 배터리 셀 형태의 3대 축인 원통형(Cylindrical)·파우치형(Pouch)·각형(Prismatic)의 차이와 OEM 채택 전략, 그리고 BMS 관점의 설계 차이를 정리합니다.

1. 원통형(Cylindrical): 가장 오래된, 가장 표준적인 선택

원통형 셀은 노트북·전동공구 시대부터 표준으로 자리 잡은 형태입니다. 대표 규격인 18650(지름 18mm × 길이 65mm)은 이름 자체가 치수에서 유래했고, 이후 21700(지름 21mm × 70mm)으로 진화했으며, 2020년 테슬라가 발표한 4680(지름 46mm × 80mm)이 현재 최신 세대입니다.

강점은 대량 생산성과 기계적 안정성입니다. 단단한 금속 캔이 셀을 감싸고 있어 외부 충격에 강하고, 제조 공정이 성숙되어 단가가 낮습니다. 반면 셀이 작을수록 팩을 채울 때 "데드 스페이스(빈 공간)"가 많아져 공간 효율은 떨어집니다. 테슬라가 4680으로 크기를 키운 이유가 바로 이 공간 효율과 냉각 경로 개선 때문입니다. BMS 관점에서 원통형 셀은 병렬 연결 수가 많아 전류 균형(Current Sharing) 모니터링이 중요해집니다.

2. 파우치형(Pouch): 공간 효율의 챔피언

파우치형 셀은 알루미늄 라미네이트 필름에 셀을 감싼 납작한 형태입니다. LG에너지솔루션, SK온이 주력으로 생산하고 있고, 현대 아이오닉 5·6, GM 얼티엄, 포드 F-150 라이트닝 등 다수 전기차에 채택되어 있습니다.

파우치의 최대 강점은 에너지 밀도와 공간 효율입니다. 단단한 캔이 없어 팩 내부를 거의 빈틈없이 채울 수 있습니다. 반대로 단점은 기계적 취약성입니다. 충격이나 팽창(Swelling)이 발생하면 형태가 변형되기 쉬워, BMS와 팩 설계에서 별도의 구속 구조(Restraint Structure)와 스웰링 감지 센서가 필요합니다. [EP04 SOH 추정] 글에서 다룬 열화 현상이 팩 전체 형태로 드러나는 대표 폼팩터이기도 합니다.

3. 각형(Prismatic): 단단하고 관리가 쉬운 선택

각형 셀은 파우치처럼 납작하지만 단단한 알루미늄 케이스로 감싸져 있어 마치 "벽돌"처럼 생겼습니다. 삼성SDI, BYD, CATL이 주력 생산하고, BMW i3·iX, 현대 코나 EV 일부 트림, 중국 BYD 전 라인이 채택하고 있습니다.

강점은 기계적 안정성과 열 관리 편의성입니다. 단단한 케이스 덕분에 팩 조립이 단순하고, 평평한 면을 활용한 냉각 플레이트 설계가 쉽습니다. 최근에는 CTP(Cell to Pack) 기술과 결합해 모듈을 건너뛰고 셀을 직접 팩에 집어넣는 방식이 확산되고 있습니다. 단점은 에너지 밀도가 파우치보다 낮은 편이라는 것인데, BYD의 블레이드 배터리는 각형 셀을 길쭉하게 늘려 이 한계를 공간 설계로 극복한 흥미로운 사례입니다.

4. BMS 엔지니어 관점의 설계 차이

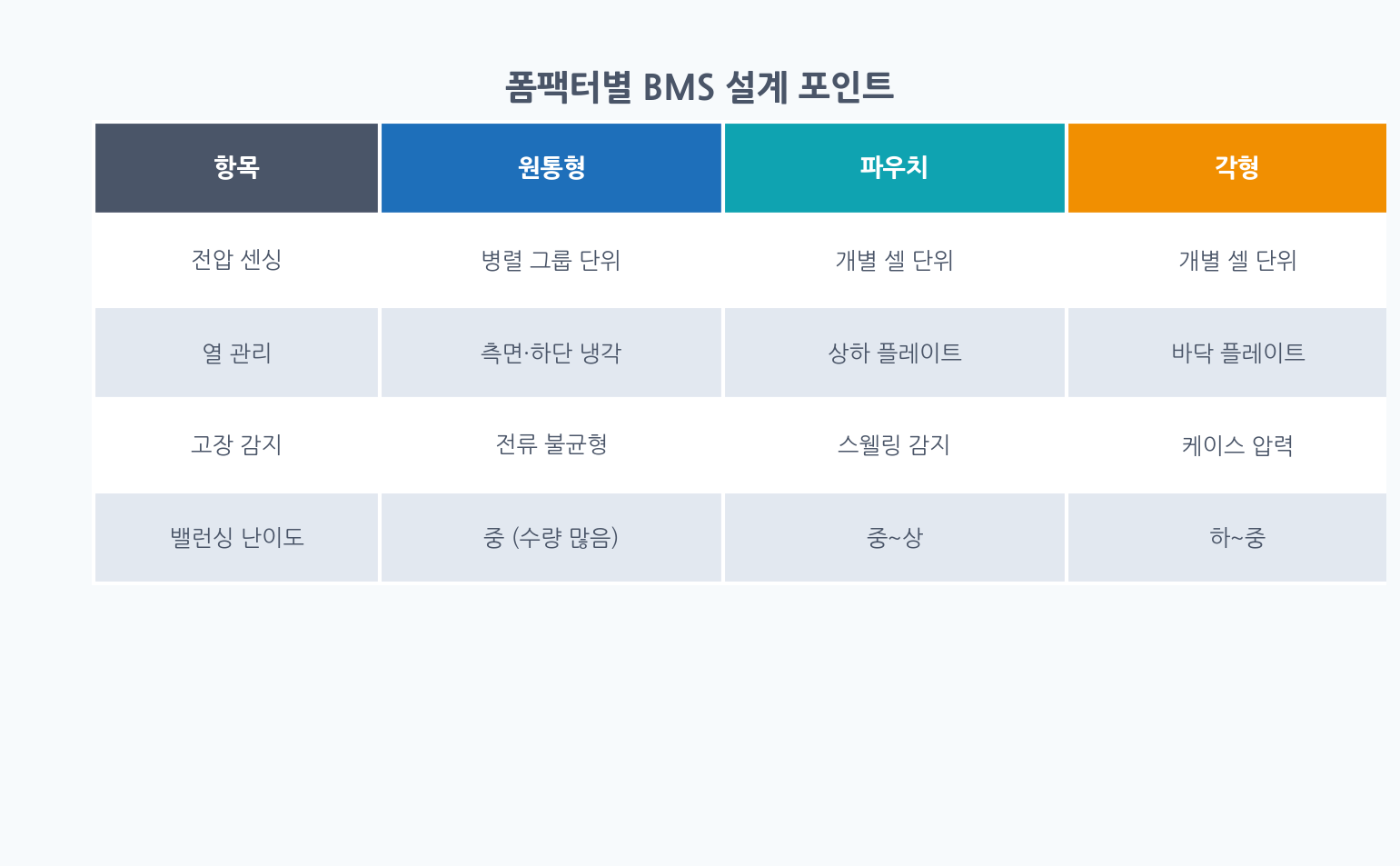

같은 알고리즘을 쓰더라도 폼팩터에 따라 구현 디테일이 달라집니다. 첫째, 전압·온도 센싱 지점이 다릅니다. 원통형은 수백~수천 개 셀을 묶은 병렬 그룹 단위로, 파우치·각형은 개별 셀 단위로 센싱하는 경우가 많습니다. 둘째, 열 관리 전략이 다릅니다. 원통형은 셀 측면·하단 냉각, 파우치는 상하 플레이트 냉각, 각형은 바닥 플레이트 냉각이 표준입니다. 셋째, 고장 감지 로직이 다릅니다. 파우치는 스웰링 감지, 원통형은 병렬 그룹 내 불균형 감지, 각형은 케이스 압력 감지가 중요한 지표가 됩니다.

[EP05 셀 밸런싱]에서 다룬 액티브·패시브 밸런싱도 폼팩터에 따라 효과가 달라지기 때문에, 팩 설계 초기 단계에서 폼팩터 선택과 BMS 전략은 반드시 함께 검토되어야 합니다.

마무리 — 폼팩터를 알면 OEM 전략이 보입니다

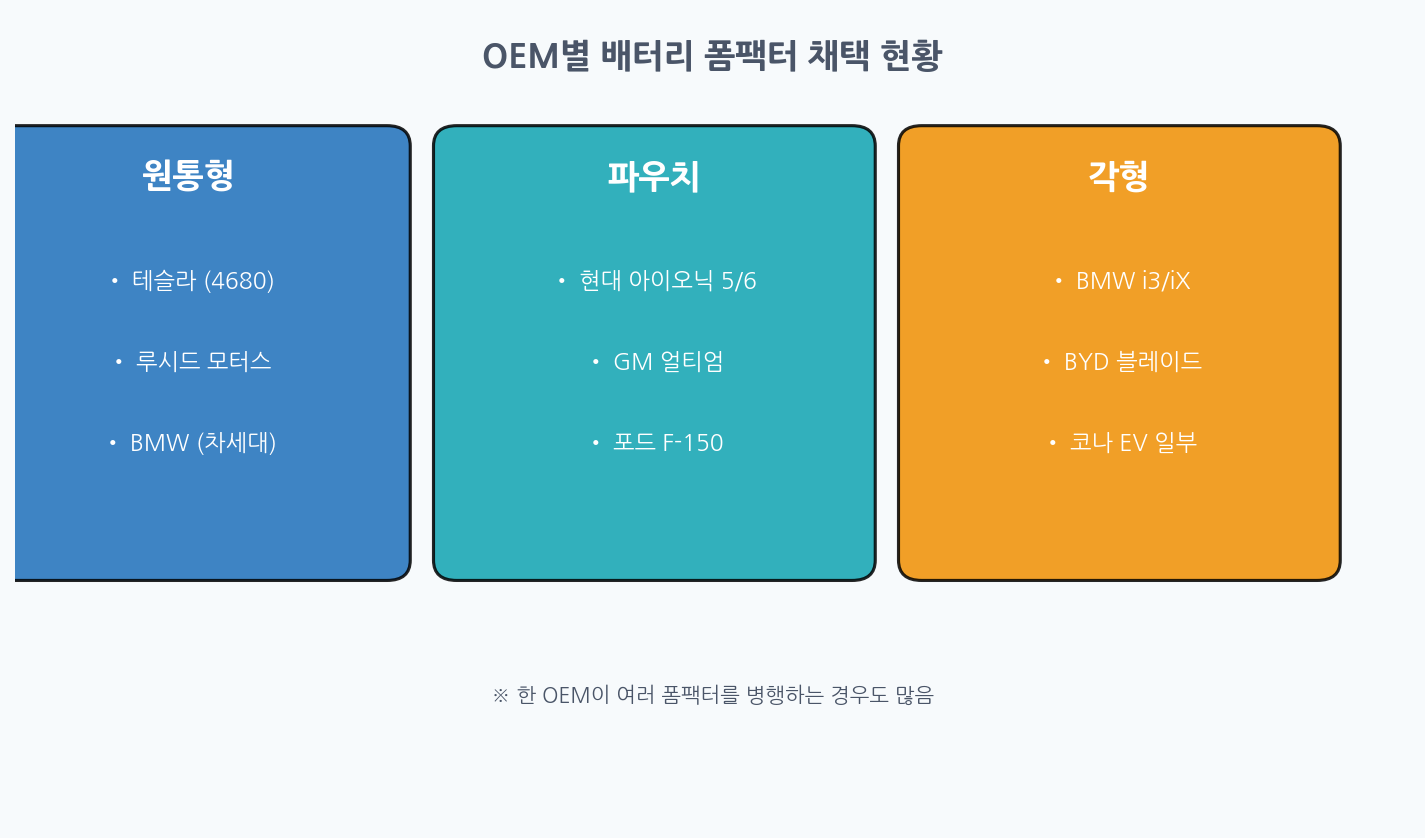

세 가지 폼팩터는 각각 다른 장단점을 가지고 있고, OEM의 차량 아키텍처·생산 전략·원가 목표에 따라 최적해가 달라집니다. 테슬라의 4680, GM의 파우치, BYD의 블레이드는 단순한 제품 선택이 아니라 수십 년을 내다본 플랫폼 결정입니다. BMS 엔지니어가 폼팩터 차이를 이해하면 OEM 고객사의 요구사항을 더 깊게 해석할 수 있습니다.

다음 글 예고

셀의 형태를 알았으니, 이제 "이 셀들을 어떻게 엮어서 하나의 배터리 팩으로 만드는가"를 볼 차례입니다. 다음 글에서는 직렬(Series)과 병렬(Parallel) 연결의 기본부터, nSmP 표기법(예: 96S2P는 직렬 96개×병렬 2개), 전기차 대표 사례별 팩 구성, 그리고 최근 트렌드인 CTC(Cell to Chassis)·CTP(Cell to Pack) 모듈리스 설계까지 실무 관점에서 풀어보겠습니다.

폼팩터 선택 기준에 대해 궁금한 점이 있다면 댓글로 남겨주세요. 다음 팩 설계 글에도 반영하겠습니다.
