"HiL로 먼저 돌리고 와", "이건 SiL 단계에서 잡았어야죠"
BMS(배터리관리시스템) 팀에 처음 오신 분들이 가장 많이 듣는 말 중 하나입니다. 분명 둘 다 "시험"인데, 선배들은 너무 당연하게 구분해서 씁니다. 저도 입사 첫 주에 "HiL은 무엇의 약자인가요?"라고 소심하게 물어봤던 기억이 납니다.
이번 글에서는 DVP(Design Verification Plan, 설계 검증 계획)의 두 기둥인 HiL(Hardware-in-the-Loop)과 SiL(Software-in-the-Loop)이 어떻게 다르고, 언제 무엇을 써야 하는지 10년차 전장 엔지니어 관점에서 3분 만에 정리해 드리겠습니다.
1. V-모델에서 HiL과 SiL의 위치

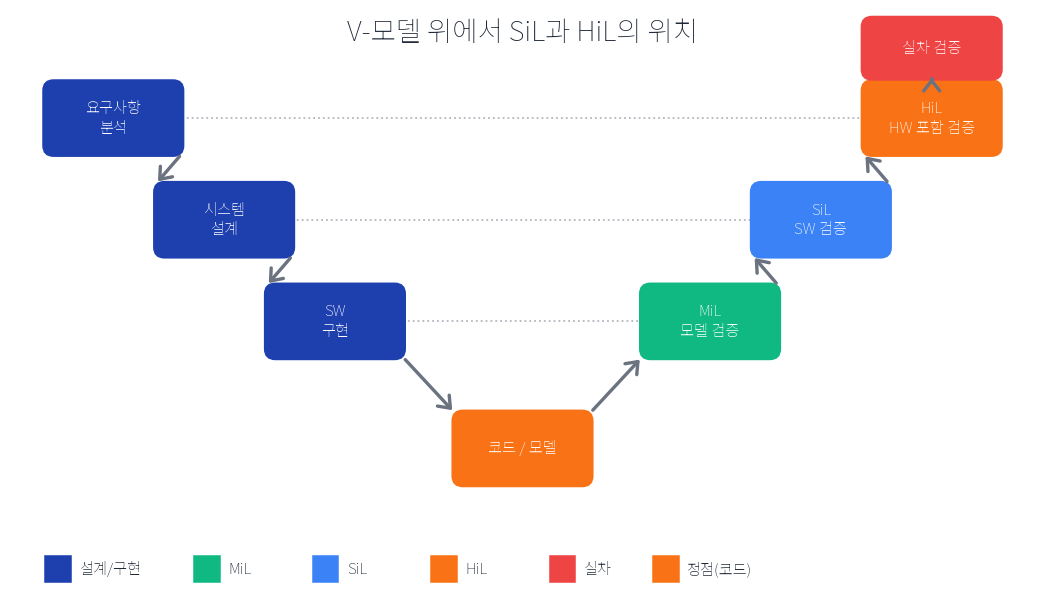

먼저 우리에게 익숙한 V-모델(자동차 개발의 표준 개발 프로세스)을 떠올려 보겠습니다. 왼쪽이 설계/구현, 오른쪽이 시험/검증 단계입니다. 이 중 SiL은 왼쪽 아래에 가까운, "아직 하드웨어가 없는 상태"에서 수행하는 시험입니다. HiL은 오른쪽 중반, "ECU(Electronic Control Unit, 전자제어장치) 실물이 나온 이후" 단계에서 돌립니다.
즉 순서는 이렇게 흘러갑니다. MiL(모델 검증) → SiL(소프트웨어 검증) → PiL(프로세서 검증) → HiL(하드웨어 포함 전체 검증). 이 중 현업에서 가장 많이 입에 오르내리는 두 단어가 SiL과 HiL입니다. 실제로 저희 팀 DVP 문서의 70% 이상이 이 두 단계에 배분되어 있습니다.
2. SiL(Software-in-the-Loop)이란 무엇인가요?
SiL은 실제 ECU 하드웨어 없이, 제어 로직 소프트웨어와 플랜트 모델(배터리·차량 모델)을 모두 PC 시뮬레이션 환경에서 함께 돌리는 시험입니다. 쉽게 말하면 "내 노트북 안에서 BMS 코드와 배터리 모델이 함께 작동하는 가상 세계"입니다.
SiL의 가장 큰 장점은 빠르고, 싸고, 재현이 쉽다는 것입니다. 테스트 케이스 한 번 실행에 몇 초면 충분하고, 수천 개의 Corner Case(경계 조건)를 자동으로 돌릴 수 있습니다. 제가 담당했던 한 프로젝트에서는 SiL 단계에서 약 12,000개의 SOC(State of Charge, 충전 상태) 추정 시나리오를 야간에 배치 실행해, 1주일 만에 로직 버그 30개 이상을 발견한 적이 있습니다. 실물로 했다면 몇 달이 걸렸을 작업입니다.
단점도 있습니다. 전압 노이즈, 통신 지연, ADC(Analog-to-Digital Converter, 아날로그-디지털 변환기) 양자화 오차 같은 "실물의 지저분한 현실"은 SiL에서 재현하기 어렵습니다. 결국 SiL에서 통과했다고 해서 실차에서 통과한다는 보장은 없습니다.
[이미지: SiL 구조도 — PC 안에서 제어 SW와 플랜트 모델이 함께 돌아가는 모습]
3. HiL(Hardware-in-the-Loop)이란 무엇인가요?

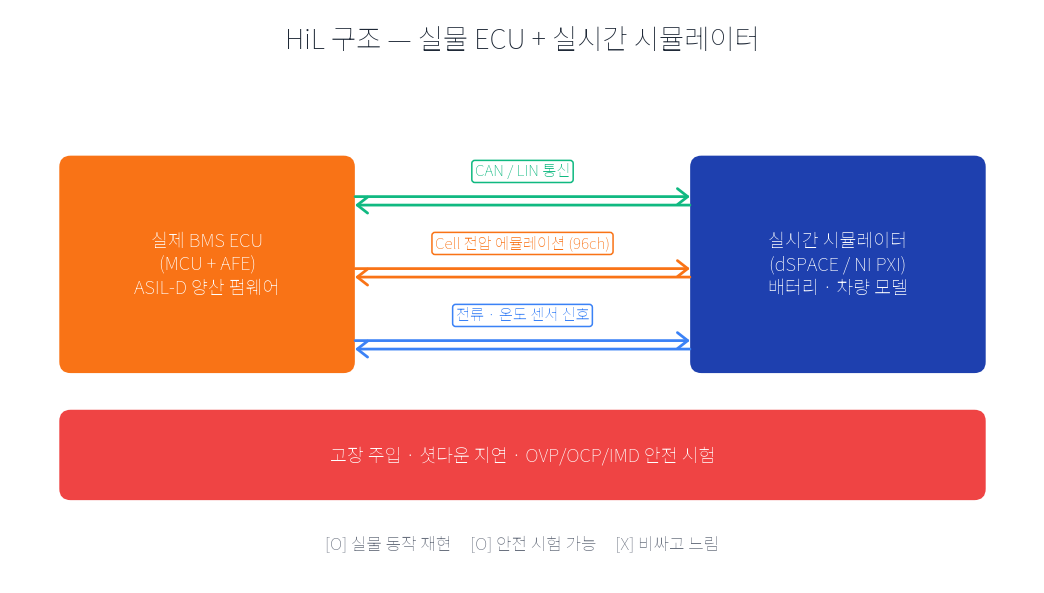

HiL은 실제 ECU(BMS 보드)를 HiL 장비에 연결하고, 배터리·차량·센서를 시뮬레이터로 에몽레이션해 실시간으로 돌리는 시험입니다. 대표 장비로는 dSPACE, NI PXI, Speedgoat, OPAL-RT 같은 실시간 시뮬레이터가 있습니다. 실제 BMS 보드가 "내 앞에 차량 하나가 통째로 있다"고 착각하도록 만드는 것이 HiL의 핵심입니다.
HiL의 장점은 명확합니다. 실제 MCU(Microcontroller Unit, 마이크로컨트롤러), 실제 센싱 회로, 실제 CAN/LIN 통신 스택이 포함된 상태에서 돌아가기 때문에, 실차에서 만날 수 있는 거의 모든 상황을 재현할 수 있습니다. OVP(Over Voltage Protection, 과전압 보호), OCP(Over Current Protection, 과전류 보호), 컴택터 Weld(고착) 같은 안전 관련 시험은 실차에서 재현하기가 위험하거나 비용이 너무 큽니다. HiL이 없다면 사실상 시험 자체가 불가능합니다.
다만 한 대당 수억 원의 HiL 장비, 정확한 배터리/차량 모델 구축, 배선 하네스(Wiring Harness, 와이어 묶음) 제작에 상당한 시간과 돈이 듭니다. 그래서 현업에서는 "SiL에서 많이 잡고, HiL에서는 놓친 것만 확실히 잡는다"라는 2단계 전략을 씁니다.
4. SiL과 HiL, 한 장 비교표
| 항목 | SiL | HiL |
|---|---|---|
| 실물 ECU | 없음 | 있음(실제 BMS 보드) |
| 실행 속도 | 매우 빠름(PC 배치) | 실시간(1ms 이하) |
| 장비 비용 | 거의 없음(PC·라이선스) | 수억 원대 |
| 재현 가능 항목 | 제어 로직, 상태 기계, 수치 안정성 | 위 + 전압/전류 노이즈, 통신 타이밍, 보호 동작 |
| 약한 항목 | EMC, ADC 오차, 실시간성 | 대량 Corner Case 일괄 실행 |
| 자동화 | 매우 쉽움(Python, MATLAB) | 가능하지만 세팅 복잡 |
| 사용 단계 | 로직 개발 중~초기 검증 | 양산 직전 기능/안전 검증 |
이 표만 프린트해서 모니터에 붙여두면, 앞으로 "이거 SiL이야 HiL이야?"라는 질문이 와도 당황하지 않으실 겁니다.
5. 현업에서 어떻게 역할 분담을 할까요?
저희 팀 기준으로 실제 업무 흐름을 간단히 공유드리면 이렇습니다.
첫째, SiL에서는 Python·MATLAB 기반 자동화 스크립트로 수천 건의 시나리오를 야간에 배치 실행합니다. 예를 들어 SOC 알고리즘의 온도·SOH(State of Health, 건강 상태) 조건을 조합한 Corner Case를 자동 생성해서 돌립니다. 결과는 다음 날 아침에 자동 리포트로 메일링 리스트에 전달됩니다. 이 단계에서 오류의 70~80%가 걸러집니다.
둘째, HiL에서는 SiL에서 통과한 버전을 실물 ECU에 굽고, 기능 안전(ISO 26262 ASIL-D)·보호 회로·CAN 통신 고장 주입 시험을 집중적으로 수행합니다. 이 단계에서는 수량보다 깊이가 중요합니다. 고장 주입(Fault Injection), 셧다운 지연(Shutdown Latency) 측정처럼 실물이 아니면 의미 없는 시험이 여기서 이루어집니다.
셋째, 두 단계를 잇는 자동화 파이프라인이 관건입니다. SiL의 Python 스크립트, HiL의 XIL API(dSPACE ControlDesk, NI VeriStand), 결과를 수집하는 InfluxDB/Elasticsearch 같은 로그 저장소, Grafana 대시보드까지 엮으면 "한 번 버튼 누르면 12시간 자동 시험+리포트"도 충분히 가능합니다. 실제로 이런 자동화 구축 이후 저희 팀은 주당 시험 케이스 수가 약 3배 늘었고, 야근이 체감상 절반으로 줄었습니다.
마무리 — 핵심 3줄 요약
HiL과 SiL은 "경쟁 관계"가 아니라 "역할 분담" 관계입니다. SiL은 빠르게 많이, HiL은 진짜처럼 확실하게. 그 사이를 잇는 자동화 파이프라인까지 준비하면, 검증 업무의 생산성은 완전히 다른 차원으로 올라갑니다.
주니어 엔지니어 여러분, 당장 내일부터 써먹을 수 있는 팁 하나 더 드릴게요. DVP 문서를 열었을 때 각 시험 항목 옆에 "SiL/HiL/실차" 중 어느 단계인지를 표시해 보세요. 그것만으로도 팀 전체의 검증 전략이 한눈에 보입니다.
다음 글 예고: 다음 포스팅에서는 "PyQt로 BMS 모니터링 UI 직접 만들기 — HiL 시험실에서 바로 쓰는 대시보드"를 주제로 찾아뵙겠습니다. HiL 자동화의 다음 단계로 넘어가는 실전 편입니다.
댓글로 의견 남겨주세요: 여러분 회사에서는 SiL과 HiL의 비율이 어느 정도인가요? 혹시 "우리 팀만의 독특한 검증 전략"이 있다면 댓글로 공유해 주세요. 다음 글 소재로 적극 반영하겠습니다 :)
